О формуле (49) СНиП II-23-81*

Формула (49) не вызывает никаких нареканий для сечений типа прямоугольного, где имеется характерная угловая точка А в которой суммируются условные напряжения M_x/(c_xW_xn,minR_yγγ_c) и M_y/(c_yW_yn,minR_yγ_c).

$image\kristall_67.jpg$

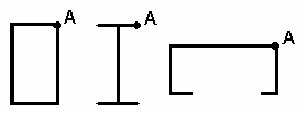

Сечения с угловой точкой

$image\kristall_60.jpg$

Сечения без угловой точкой

В сечениях без такой угловой точки суммирование напряжений выполнить невозможно. В этом смысле более правильно построена формула (50) СНиП II-23-81*, где имеется возможность перебирать координаты x и y различных точек сечения.

Отмеченная проблема актуальна также для СП и ДБН.

На указанное различие рассматриваемых случаев обратил внимание Л.Б.Кацнельсон (ЦНИИСК), которому авторы разработки признательны за инициирование рассмотрения этого и многих других деталей реализации норм.
