Фильтры

Фильтры служат для управления отображением расчетной схемы. В программе предусмотрены фильтры двух видов — управления отображением информации на расчетной схеме (в дальнейшем — фильтры отображения) и управления отображением собственно расчетной схемы (фильтры визуализации). Фильтры первого вида позволяют не только показать на расчетной схеме различные характеристики модели, но и назначить вид и правила представления этих характеристик, а также отобрать однотипные по указанным свойствам объекты. Кроме того, фильтрация может выполняться одновременно по разным свойствам объектов. Например, с помощью фильтра можно из всех элементов отобрать элементы, имеющие одинаковые жесткостные характеристики, лежащие в заданной плоскости и принадлежащие определенной группе.

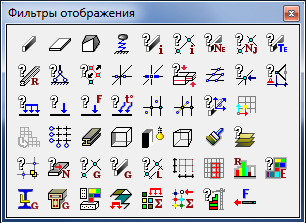

Панель Фильтры отображения (рис. 1, а) оформлена в виде специального окна, которое содержит набор кнопок для выбора параметров отображения. Показать или скрыть это окно можно одноименной кнопкой —, размещенной в разделе Управление инстру­мен­тальной панели и продублированной в меню Вид (раздел Панели инструментов). Панель Фильтры отображения может менять размеры и находиться в любой части экрана.

Для более детальной настройки фильтров отображения используется многостраничное диалоговое окно Настройка фильтров отображения информации, которое появляется после выбора курсором кнопки соответствующего фильтра на панели фильтров и нажатия правой кнопки мыши. Если пользователь изменил настройку того, или иного фильтра, то соответствующая кнопка будет иметь дополнительный индикатор, свидетельствующий об изменении стандартных настроек. Например, фильтр отображения стержневых элементов (в стандартном и модифицированном состояниях) выглядит так: , .

Как уже отмечалось выше, фильтры продублированы в виде древовидной структуры, расположенной вдоль левой границы окна задачи. Настройка фильтров выполняется с помощью системы маркеров (рис. 2).

Элементы управления панели Визуализация предназначены для манипулирования изображением схемы. Это вращение и фрагментация, проецирование на плоскости основной системы координат и выбор технологии представления графической информации на экране (растровая или векторная).

С точки зрения размеров и размещения панель Визуализация (рис. 1, б) имеет те же свойства, что и панель Фильтры отображения. Показать или скрыть ее можно кнопкой .

Панель Управление выбором (рис. 1, в) используется для управления селекцией узлов или элементов в процессе работы со схемой. Кроме кнопок назначения вида курсора она включает элементы, обеспечивающие взаимодействие графической и табличной информации, а также ряд кнопок, которые можно рассматривать как фильтры, позволяющие выбирать объекты, занимающие определенное положение в схеме, например, вертикально расположенные пластины.

Панель Визуализация результатов (рис. 1, г) доступна только в постпроцессоре и служит для настройки формы отображения изополей, а также управление выводом значений анализируемого фактора на эпюрах, изолиниях и изополях.

Рис. 2. Таблицы результатов и панель фильтров

Более подробно работа с инструментальными панелями и фильтрами рассматривается в соответствующих разделах.
