Графический анализ напряженно-деформированного состояния

Графический анализ результатов расчета выпол­няется в той же среде, что и подготовка ис­ходных дан­ных. При этом меняется только инструментальная панель (рис. 1) и добавляются новые фильтры отображения.

В этом режиме предусмотрены следующие виды графического представления результатов: деформированное состояние конструкции, цветовые маркеры и изополя (для пластинчатых элементов) перемещений, эпюры усилий в стержневых элементах, поля напряжений для пластинчатых и объемных элементов. Кроме того отображаются результаты работы различных постпроцессоров, создаются группы узлов и элементов и др.

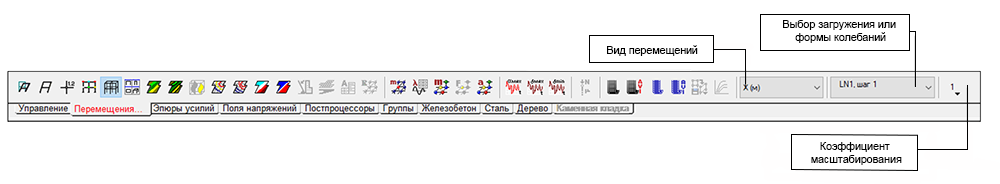

Рис. 1. Инструментальная панель режима графического анализа результатов расчета

Для выполнения этих операций в инструментальной панели предусмотрены различные разделы, переход в которые выполняется с помощью закладок:

• Управление — доступ к данным, печать и т. п.;
• Перемещения — анализ деформированного состояния;
• Эпюры усилий — анализ усилий в стержневых элементах;
• Поля напряжений — анализ напряжений и усилий в пластин­чатых и объемных элементах;
• Постпроцессоры — анализ результатов работы постпро­цес­соров;
• Группы — формирование групп узлов и элементов, в том числе и для передачи данных в постпроцессоры;
• Железобетон — экспертиза и подбор арматуры в элементах железобетонных конструкций;
• Сталь — экспертиза и подбор сечений в элементах стальных конструкций.
