Задание нагрузок с использованием групп узлов и элементов

Группы узлов и элементов могут быть эффективно использованы при задании нагрузок. Если при подготовке расчетной схемы часть элементов в различных загружениях получает одинаковые нагрузки, то эти элементы удобно объединять в группы. Перед назначением нагрузки следует вы­брать нужную группу, ввести параметры нагрузки и нажать кнопку ОК в разделе Загружения инструментальной панели.

В качестве примера рассмотрим расчетную схему, приведенную на рис. 1. Если в процессе описания нагрузок на выбранные элементы (на рисунке они выделены жирной линией) в разных загружениях назначается однотипная нагрузка, то имеет смысл запомнить эти элементы как группу. Вся дальнейшая работа будет проходить по следующему сценарию:

• перед заданием нагрузок выбрать нужную группу из списка Выбор группы элементов (раздел Группы инструментальной панели);
• в разделе Загружения установить тип, а также ввести на­правление и величину нагрузки;
• назначить нагрузку элементам группы.

В результате все элементы группы получат заданную нагрузку, например, сосредоточенная сила 1 Т по на­правлению Z (рис. 2). Повторим описанные выше дей­ствия для этой же группы, назначив элементам рас­пределенную нагрузку 0.3 Т. (рис. 3).

Таким образом, если в одном или нескольких загру­же­ниях используются одни и те же элементы при назначении на­грузок, то такие элементы удобно объединять в имено­ван­ные группы. Аналогично можно работать и с группами узлов.

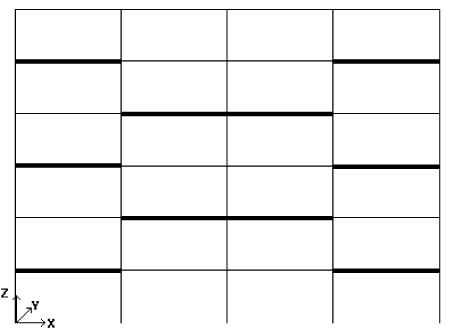

Рис. 1. Расчетная схема
(выбранные элементы выделены жирной линией)

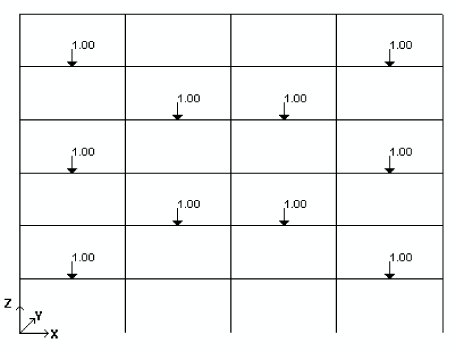

Рис. 2. Во всех элементах группы приложена сосредоточенная сила

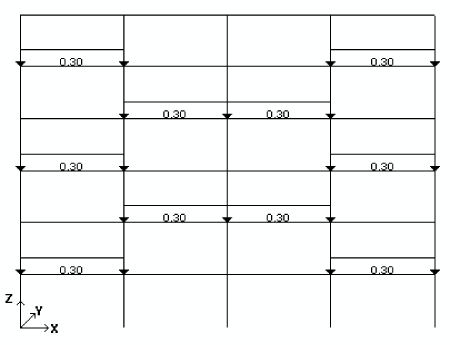

Рис. 3. На всех элементах группы задана
распределенная нагрузка
