Анализ перемещений

Анализ перемещений выполняется с помощью операций одноименного раздела (рис. 1) инструментальной панели. Для этого необходимо выполнить следующие действия:

• указанием на закладку активировать режим анализа перемещений;
• из списка Выбор загружения выбрать анализируемое загружение;
• в списке Вид перемещений выбрать направление перемещения;
• нажать кнопку вызова операции отображения результатов расчета (например, Совместное отображение исходной и деформированной схемы).

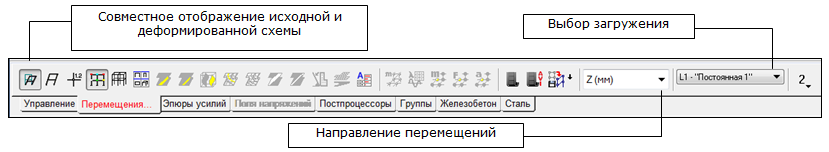

Рис. 1.Инструментальная панель режима анализа перемещений

Набор операций отображения позволяет получить различные формы представления резуль­татов расчета перемещений. Каждой форме соответствует кнопка в инструментальной панели. При анализе перемещений от статических нагрузок в стержневых конструкциях можно восполь­зоваться кнопками:

 — совместное отображение исходной и деформи­рованной схем;

 — отображение деформированной схемы;

 — вывод значений перемещений в узлах;

 — цветовая индикация величины перемещений в узлах;

 — отображение схемы.

При этом допускается совместное отображение деформированной схемы и одного из видов цветовой индикации.
