— Создание поверхности по заданной формуле — Создание поверхности по заданной формуле
Эта операция позволяет сформировать расчетную схему в виде аналитически заданной поверхности, которая получена путем табулирования функции двух переменных z = f(x,y) с интервалом и шагом, назначенными для каждой переменной. Данные для выполнения операции вводятся на странице Поверхность по формуле двухстраничного диалогового окна Аналитически задаваемые поверхности.

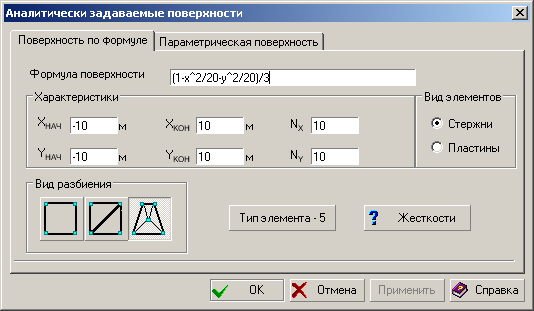

Диалоговое окно Аналитически задаваемые поверхности
Схема может быть сформирована как из стержневых, так и из пластинчатых элементов. Кроме формулы поверхности (правила ввода математических формул приведены выше) необходимо задать следующие характеристики:
Хнач — начальное значение Х;
Хкон — конечное значение Х;
Nx — количество элементов по направлению Х;
Yнач — начальное значение Y;
Yкон — конечное значение Y;
Ny — количество элементов по направлению Y.
Кроме того, на странице назначаются вид элементов схемы (стержни или пластины) и форма разбиения поверхности. Если тип конечных элементов отличается от установленного по умолчанию, то он может быть изменен с помощью соответствующей операции, которая вызывается кнопкой Тип элемента. По умолчанию приняты: тип элемента 5 — для стержневых элементов и типы 44 (четырехузловой) или 42 (трехузловой) — для оболочек, в зависимости от выбранной формы разбиения. С помощью кнопки Жесткости вызывается операция задания жесткостных характеристик элементов.
