Тор

При формировании тора задаются следующие данные:

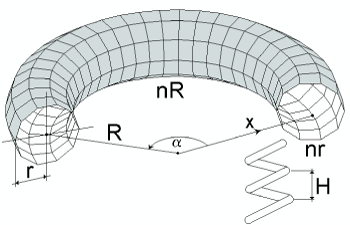

R—радиус тора, измеряемый от центра вращения до оси, проходящей через центр сечения тора;

r—радиус сечения;

H—шаг спирали;

nr—количество элементов в сечении тора;

nR—то же, по длине тора;

Угол вращения (α)—центральный угол в градусах.

При α > 360° и Н > 0 формируется спираль.

При формировании спирали из пластинчатых эле­ментов существует ограничение на выбор формы элементов. В этом случае, например, нельзя использовать четырехузловые элементы, так как возможно появление неплоских элементов. Блокировка недопустимых форм сетки выполняется автоматически.

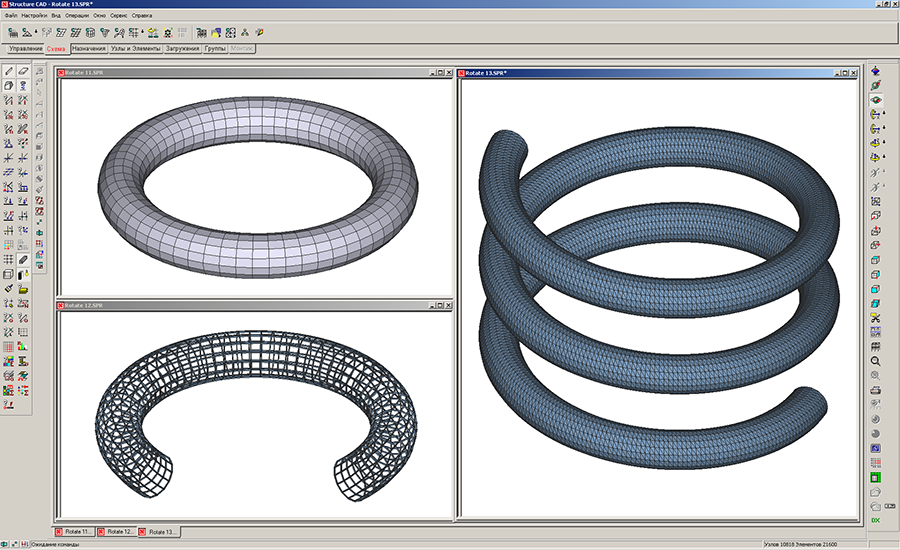

Расчетные схемы тора из оболочек и стержней
